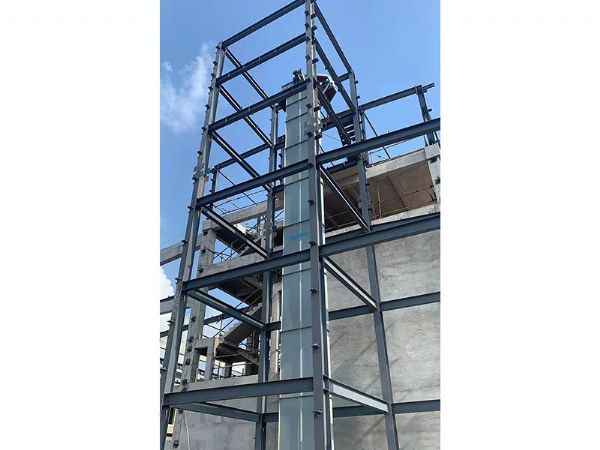

斗式提升機

產品簡介：

TD 型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高40m。TD 型按JB3926-85《垂直式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。

工作原理：

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

設備特點：

1. 驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象，因此無效功率少。

2. 提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料.密封性好，環境污染少

3. 運行可靠性好，合理的設計原理和加工方法，保證了整機運行的可靠性，無

故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

4. 使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生

擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

技術參數：

型號	TD160				TD250				TD315				TD40C
料斗形式	Q	h	zD	sa	Q	h	zD	sd	Q		xD	sd	Q		xD	Sd
輸送量(m*/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41
斗寬	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9
斗距(m	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式			zD	Sd	h	zD	sd	Q
輸送量(m2/h)	38	70	58		85	89	142	4.7	8	18	22	25	42	50
斗寬	500				630			160		250		350		450
斗容L )	4.8		9.3	15	14	14.6	23.5	0.65	1.1	2.e	3.2		7.8	14.5
斗距( m )	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2					1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55
